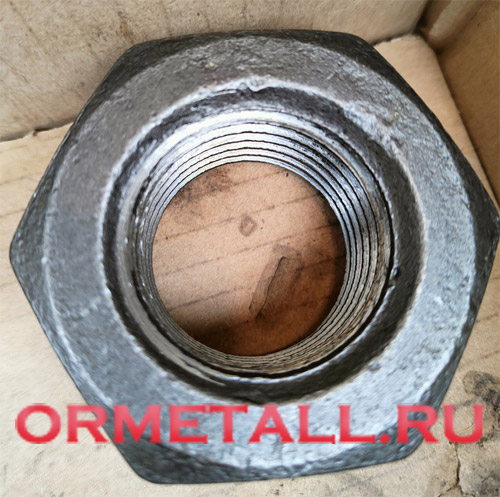

ГОСТ Р 52645-2006 распространяется на высокопрочную гайку с увеличенным размером под ключ класса прочности 8 и 10, которая применяется совместно с высокопрочными болтами ГОСТ Р 52644 и шайбами по ГОСТ Р 52646.
Сфера использования: для скрепления деталей в металлических конструкциях, применяемых в строительстве и машиностроении, эксплуатируемые в макроклиматических районах с умеренным (У) и холодным (ХЛ) климатом.
Чертеж высокопрочной гайки:
Общие размеры гайки ГОСТ Р 52645-2006 в мм.:
| d1) | M16 | (M18)2) | M20 | (M22)2) | M24 | (M27)2) | M30 | M36 | M42 | М48 | |
| P3) | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 | |
| da | Не менее | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
| Не более | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 28,2 | 32,4 | 38,9 | 45,4 | 51,8 | |
| dw | Не более | 27 | 30 | 34 | 36 | 41 | 46 | 50 | 60 | 65 | 75 |
| Не менее | 24,9 | 27 | 31,4 | 33,3 | 38,0 | 42,8 | 46,5 | 55,9 | 58,5 | 67,5 | |
| m4) | Не более | 17,1 | 18 | 20,7 | 23,6 | 24,2 | 27,6 | 30,7 | 36,6 | 42 | 48 |
| Не менее | 16,4 | 16,9 | 19,4 | 22,3 | 22,9 | 26,3 | 29,1 | 35,0 | 40,4 | 46,4 | |
| m’ | Не менее | 13,1 | 13,5 | 15,5 | 17,8 | 18,3 | 21,0 | 23,3 | 28,0 | 31,5 | 36 |
| S | Не более | 27 | 30 | 34 | 36 | 41 | 46 | 50 | 60 | 65 | 75 |
| Не менее | 26,16 | 29 | 33 | 35 | 40 | 45 | 49 | 58,8 | 63,1 | 73,1 | |
| e | Не менее | 29,6 | 35 | 37,29 | 39,55 | 45,2 | 50,85 | 55,37 | 66,44 | 72,1 | 83,4 |
Примечания:
1) Диаметр резьбы.
2) Размеры, заключенные в скобки, применяют при соответствующем обосновании.
3) Р — шаг резьбы.
4) Допускается применение гаек уменьшенной высоты при соответствующем обосновании.
Теоретический вес гайки высокопрочной (без защитного покрытия):
| Номинальный диаметр резьбы d, мм |
Теоретическая масса 1000 шт. гаек, кг | |
| нормальной высоты | уменьшенной высоты | |
| 16 (18) 20 (22) 24 (27) 30 36 42 48 |
56 72 89 130 183 224 266 454 740 1144 |
50 66 80 108 171 224 266 368 611 921 |
