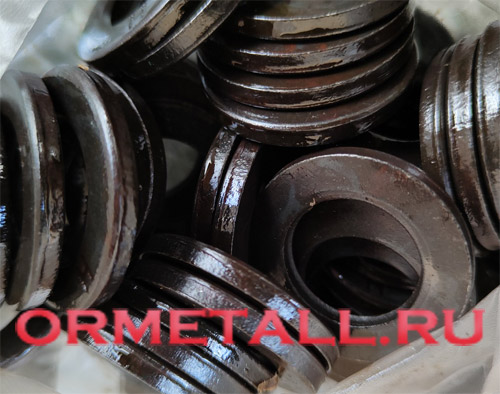

ГОСТ 52646-2006: плоская закаленная и отпущенная шайба к высокопрочным болтам и высокопрочным гайкам с увеличенным размером под ключ с резьбой диаметром от М16 до М48.
Предназначена для эксплуатации макроклиматических районах с умеренным (У) и холодным (ХЛ) климатом.
Пример условного обозначения:
- Шайба 1 — 30 ГОСТ Р 52646-2006 — шайба закаленная и отпущенная первого типа исполнения с увеличенным диаметром и толщиной для болтов с резьбой диаметром d = M30 без покрытия.
Конструкция шайбы ГОСТ 52646:
Размеры шайбы ГОСТ 52646 (в миллиметрах)
|
d 1) |
М16 |
(М18)2) |
М20 |
М(22)2) |
М24 |
(М27)2) |
М30 |
М36 |
М42 |
М48 |
|
|
d 1 |
Не менее |
18 |
20 |
22 |
24 |
26 |
30 |
33 |
39 |
46 |
52 |
|
Не более |
18,43 |
20,43 |
22,52 |
24,52 |
26,52 |
30,52 |
33,62 |
39,62 |
46,62 |
52,62 |
|
|
d 2 3) |
Не менее |
32,4 |
37,9 |
40,4 |
42,4 |
48,4 |
54,1 |
58,1 |
70,1 |
82,1 |
94,1 |
|
Не более |
34 |
38 |
42 |
44 |
50 |
56 |
60 |
72 |
84 |
96 |
|
|
h |
Не менее |
3,1 |
3,1 |
3,1 |
3,4 |
3,4 |
3,4 |
3,4 |
3,4 |
3,4 |
3,4 |
|
Не более |
4,6 |
4,6 |
4,6 |
4,6 |
4,6 |
4,6 |
4,6 |
4,6 |
4,6 |
4,6 |
|
| Где:1) d — диаметр резьбы соответствующего болта. 2) Размеры, заключенные в скобки, применяют при соответствующем обосновании. 3) Допускается применять шайбы конструктивного исполнения 2 с увеличенным диаметром и толщиной, размеры которых приведены в приложении А.
Примечание — Для шайб с покрытием вышеуказанные размеры действительны до нанесения покрытия. |
|||||||||||
Теоретический вес шайб по ГОСТ Р 52646 (без покрытия):
|
Номинальный диаметр резьбы болта d, мм |
Теоретическая масса 1000 шт. шайб, кг |
|
|
при нормальном диаметре d2и толщине h |
при увеличенном диаметре d2 и толщине h |
|
|
16 |
23,6 |
28,6 |
|
(18) |
29,6 |
30,6 |
|
20 |
36,3 |
39,9 |
|
(22) |
38,6 |
53,1 |
|
24 |
51,7 |
68,2 |
|
(27) |
63,4 |
96,2 |
|
30 |
71,2 |
96,3 |
|
36 |
103,8 |
122,5 |
|
42 |
140,0 |
164,3 |
|
48 |
184,6 |
200,8 |
