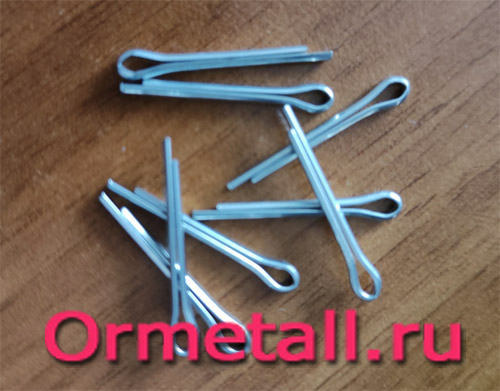

Шплинт — крепежное изделие, представляющее собой проволочный стрежень, согнутый пополам с образованием ушка в месте сгиба.
Область использования: для предотвращения самоотвинчивания гаек, а также для скрепления слабо нагруженных сопряженных деталей.
Чертеж шплинта:
Шплинт ГОСТ 397-79Основные параметры и размеры шплинтов ГОСТ 397-79:
| Условный диаметр шплинта d0* | 0,6 | 0,8 | 1,0 | 1,2 | 1,6 | 2,0 | 2,5 | 3,2 | 4,0 | 5,0 | 6,3 | 8,0 | 10,0 | 13,0 | 16,0 | 20,0 | |||
| d | наиб. | 0,5 | 0,7 | 0,9 | 1,0 | 1,4 | 1,8 | 2,3 | 2,9 | 3,7 | 4,6 | 5,9 | 7,5 | 9,5 | 12,4 | 15,4 | 19,3 | ||
| наим. | 0,4 | 0,6 | 0,8 | 0,9 | 1,3 | 1,7 | 2,1 | 2,7 | 3,5 | 4,4 | 5,7 | 7,3 | 9,3 | 12,1 | 15,1 | 19,0 | |||
| l2 | наиб. | 1,6 | 1,6 | 1,6 | 2,5 | 2,5 | 2,5 | 2,5 | 3,2 | 4,0 | 4,0 | 4,0 | 4,0 | 6,3 | 6,3 | 6,3 | 6,3 | ||
| наим. | 0,8 | 0,8 | 0,8 | 1,3 | 1,3 | 1,3 | 1,3 | 1,6 | 2,0 | 2,0 | 2,0 | 2,0 | 3,2 | 3,2 | 3,2 | 3,2 | |||
| l1 =» | 2,4 | 3,0 | 3,0 | 3,2 | 4,0 | 5,0 | 6,4 | 8,0 | 10,0 | 12,6 | 16,0 | 20,0 | 26,0 | 32,0 | 40,0 | ||||
| D | наиб. | 1,0 | 1,4 | 1,8 | 2,0 | 2,8 | 3,6 | 4,6 | 5,8 | 7,4 | 9,2 | 11,8 | 15,0 | 19,0 | 24,8 | 30,8 | 38,6 | ||
| наим. | 0,9 | 1,2 | 1,6 | 1,7 | 2,4 | 3,2 | 4,0 | 5,1 | 6,5 | 8,0 | 10,3 | 13,1 | 16,6 | 21,7 | 27,0 | 33,8 | |||
| Реко- мендуемые диаметры соединяемых деталей | Болт | свыше | — | 2,5 | 3,5 | 4,5 | 5,5 | 7,0 | 9,0 | 11,0 | 14,0 | 20,0 | 27,0 | 39,0 | 56,0 | 80,0 | 120,0 | 170,0 | |
| до | 2,5 | 3,5 | 4,5 | 5,5 | 7,0 | 9,0 | 11,0 | 14,0 | 20,0 | 27,0 | 39,0 | 56,0 | 80,0 | 120,0 | 170,0 | — | |||
| Штифт, ось | свыше | — | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 9,0 | 12,0 | 17,0 | 23,0 | 29,0 | 44,0 | 69,0 | 110,0 | 160,0 | ||
| до | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 9,0 | 12,0 | 17,0 | 23,0 | 29,0 | 44,0 | 69,0 | 110,0 | 160,0 | — | |||
*Условный диаметр шплинтаd0 равняется диаметру отверстия под шплинт.
Теоретический вес шплинтов:
|
Длина |
Теоретический вес 1000 шт. стальных шплинтов, кг, при условном диаметре dQ в мм |
||||||||||||||||
|
Но- |
Пред. |
0,6 |
0,8 |
1,0 |
1,2 |
1,6 |
2,0 |
2,5 |
3,2 |
4,0 |
5,0 |
6,3 |
8,0 |
10 |
13 |
16 |
20 |
|
4 |
±0,5 |
0,008 |
|||||||||||||||
|
5 |
0,010 |
0,021 |
|||||||||||||||
|
6 |
0,011 |
0,024 |
0,042 |
||||||||||||||
|
8 |
0,013 |
0,029 |
0,053 |
0,068 |
0,140 |
||||||||||||
|
10 |
+0,8 |
0,016 |
0,034 |
0,061 |
0,079 |
0,162 |
0,268 |
||||||||||
|
12 |
0,018 |
0,039 |
0,070 |
0,090 |
0,185 |
0,324 |
0,544 |
||||||||||
|
14 |
0,044 |
0,079 |
0,101 |
0,207 |
0,362 |
0,603 |
1,08 |
||||||||||
|
16 |
0,050 |
0,088 |
0,112 |
0,230 |
0,400 |
0,663 |
1,17 |
2,07 |
|||||||||
|
18 |
0,097 |
0,123 |
0,252 |
0,441 |
0,723 |
1,27 |
2,23 |
||||||||||
|
20 |
0,106 |
0,134 |
0,275 |
0,479 |
0,782 |
1,37 |
2,39 |
3,93 |
7,3 |
||||||||
|
22 |
0,146 |
0,279 |
0,517 |
0,842 |
1,46 |
2,55 |
4,18 |
7,7 |
|||||||||
|
25 |
±1,2 |
0,162 |
0,331 |
0,573 |
0,931 |
1,61 |
2,79 |
4,55 |
8,4 |
||||||||
|
28 |
0,365 |
0,630 |
1,021 |
1,75 |
3,03 |
4,93 |
9,0 |
||||||||||
|
32 |
0,410 |
0,705 |
1,140 |
1,95 |
3,35 |
5,43 |
9,8 |
||||||||||
|
36 |
0,781 |
1,268 |
2,14 |
3,67 |
5,93 |
10,7 |
|||||||||||
|
40 |
0,856 |
1,387 |
2,33 |
3,99 |
6,43 |
11,5 |
19,7 |
||||||||||
|
45 |
1,536 |
2,58 |
4,39 |
7,05 |
12,5 |
21,7 |
37,9 |
||||||||||
|
50 |
±1,2 |
1,685 |
2,82 |
4,79 |
7,80 |
13,6 |
23,3 |
40,6 |
|||||||||
|
56 |
3,11 |
5,27 |
8,55 |
14,8 |
25,4 |
43,9 |
|||||||||||
|
63 |
±2,0 |
3,44 |
5,83 |
9,43 |
16,3 |
27,7 |
47,7 |
||||||||||
|
71 |
6,47 |
10,42 |
17,9 |
30,4 |
52,0 |
97 |
|||||||||||
|
80 |
±3,0 |
7,18 |
11,55 |
19,8 |
33,5 |
57,0 |
105 |
||||||||||
|
90 |
12,80 |
21,9 |
36,8 |
62,4 |
115 |
||||||||||||
|
100 |
14,04 |
23,9 |
40,2 |
67,8 |
124 |
||||||||||||
|
112 |
26,4 |
44,3 |
74,3 |
136 |
215 |
||||||||||||
|
125 |
29,1 |
48,7 |
81,4 |
148 |
233 |
||||||||||||
|
140 |
53,7 |
89,6 |
162 |
255 |
|||||||||||||
|
160 |
60,6 |
100,5 |
181 |
284 |
467 |
||||||||||||
|
180 |
111,4 |
200 |
312 |
512 |
|||||||||||||
|
200 |
122,3 |
219 |
341 |
558 |
|||||||||||||
|
224 |
261 |
375 |
612 |
||||||||||||||
|
250 |
266 |
413 |
671 |
||||||||||||||
|
280 |
456 |
738 |
|||||||||||||||
Примечание: Для определения веса шплинтов из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент, например: 1,080 — для латуни; 0,356 — для алюминиевого сплава.
Продажа шплинтов оптом от одного ящика (40 кг).
